解析夢幻劇院背後的規劃思維11.4.9「超級英雄劇院」

在歐美地區，所謂的家庭劇院「規劃案」 很多是在家裡真的打造出一個猶如電影院的環境，有大尺寸銀幕 適當的劇院影音器材，同時將燈光、沙發、空調、動線...等各方面都做得很完善 重點是包含看不到的空間聲學處理、系統參數設定等各方面也做到好 最後成果不僅是視覺上的完美，實際聽起來的效果也很優秀。而在台灣 有些人口中的規劃案只是在消費者的空間裡進駐一套5.1或7.1劇院系統，嚴格來說 這只能算是為消費者進行的器材「搭配」與真正的劇院「規劃」是有一些距離的。

而真正的規劃案在台灣可遇不可求，必須業主（消費者）和業者（規劃者） 都具備足夠條件。業主方面，必須有空間有財力，還必須對家庭劇院有足夠熱忱 願意花時間花資源來追求效果。而在業者方面 不僅必須能提供適當影音器材（例如受到認證的正規劇院器材） 對器材的性能有足夠瞭解，知道如何讓器材展現最佳效果。 同時還必須瞭解整個家庭劇院的概念、技術、趨勢和潮流 （例如今日就一定要對Dolby Atmos系統有所認識）。 此外，還必須對空間、聲學、材料與施工有所瞭解，能與設計師配合。 最終，還必須有耳力、眼力，懂得聽、懂得看、懂得調整，才能完成所謂的規劃案 達成最佳效果。


少數真正能做規劃案的業者

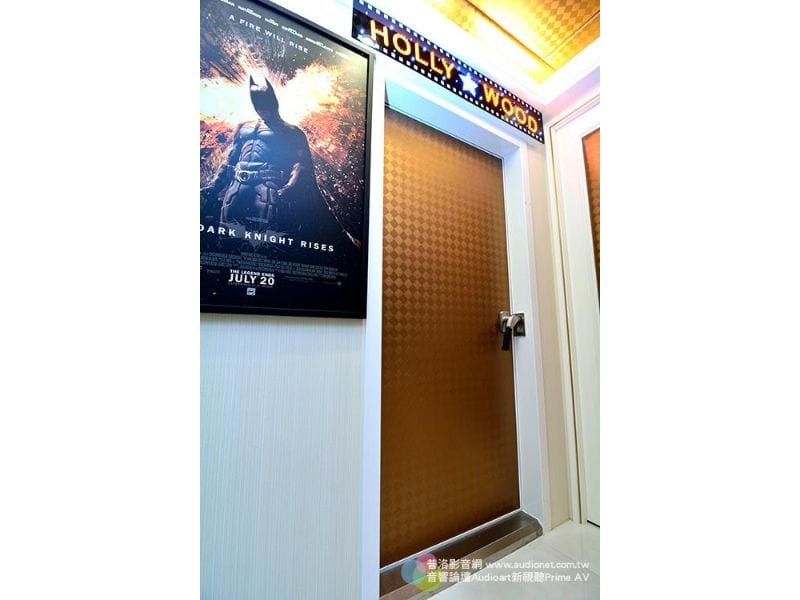

在台灣這樣的業主和業者多嗎？不多，記得幾年前 我在台北市內湖採訪過一個家庭劇院視聽室 是極少數我認為可以媲美歐美作法的完善規劃案，這個案子從空間「隔間」 就開始進行規劃，考量一切必要因素，達到音效、影像上的絕佳效果 甚至連空間的裝潢設計都很配合，進門入口處有美國好萊塢看板 就像迷你版的電影院走道，任何人走進去都會覺得好像進入了另一個世界 當時就是業主和業者都具備足夠條件的結果。

業主是一位對於電影非常狂熱的玩家，願意投入空間、時間、金錢追求效果。 而規劃者是「寬穎國際」的陳先生，他是台灣少數有能力進行專業劇院規劃的業者。 首先在「提供適當影音器材」這項能力上，就少有業者能及 我略舉幾個他代理的品牌你就知道了。


Stewart銀幕

這是美國最知名的專業銀幕設計製造品牌 很多知名導演、專業電影剪輯工作室、電影院都是採用Stewart的銀幕做為參考。 Procella Audio多聲道喇叭：它的創立者之一，是前DTS歐洲區的技術總監 因為有感坊間喇叭都難以達到藍光規格的高標準，所以成立品牌 產品完全按照正統劇院需求設計。Trinnov Audio：全世界多聲道解碼能力最強的品牌 其最高階的環繞解碼處理器Altitude32能夠解碼和處理32聲道 讓頂級玩家享受最豪華極致的多聲道效果。 等於世界上數一數二的專業劇院品牌都在手上，而且這些還只是他代理品牌的一部份呢。

為了代理這些專業級產品，讓它們能發揮最佳性能 陳先生必須與國外原廠保持密切接觸，並保有最佳專業度，他不僅參與課程 還勤跑國外展覽，讓他對正統劇院有概念，有能力進行真正全面性、完整的規劃案。 內湖這個案子，就因為業主和業者的條件足夠、一拍即合，最終創造出完美效果。 當時採訪過後，我就衷心期盼希望未來能看到更多這樣的規劃案 當然我也知道，這是可遇不可求的。


名展「超級英雄劇院」

時間拉回現在。桃園知名的音響店「名展音響」近期二樓改裝了兩間視聽室 其中一間規劃得非常完善，空間設計感一流，走進去就像進到小型電影院 不僅有豪華的沙發座椅，現場還將許多超級英雄頭像融入空間中 所以也稱「超級英雄劇院」。 而在影音效果部份也很棒，甚至能贏過許多營業中的專業電影院 因為現場採用的是11.4.9配置，同時支援Dolby Atmos、DTS:X和Auro 3D 有完整的上方音效和環繞包圍感，不少專業電影院都還沒有這麼好的規格。

因為效果實在太好、太有話題性，自開放以來，專業媒體大篇幅報導 也有許多代理商、業者爭相在此舉辦發表會、試聽會 所以很多玩家朋友透過報導都知道這間視聽室，而我們瞭解之後才知道 原來又是寬穎陳先生的手筆，這一次，願意出空間出資源追求效果的不是一般消費者 是名展音響的梁老闆。而梁老闆會跟陳先生合作 原來也是看了筆者寫的內湖私人劇院規劃案的報導，而決定請陳先生幫忙 傾全力打造一間全台灣最極致的家庭劇院。

而多數媒體的報導都是著重在： 此間設備用得好、裝潢質感好、影音效果好 結合超級英雄有特色等等。事實上，此間更難能更貴的，是整個劇院背後的「規劃」 如何從無到有，打造出一個處處符合標準、處處仔細的劇院，有全盤性的考量 而且有許多規劃上的講究是眼睛看不到的，並不是單純堆疊器材 或是為了好看而花錢做裝潢就能辦到的。 本文將從「規劃」的角度，為您細細剖析名展這間視聽室的各項規劃思維。

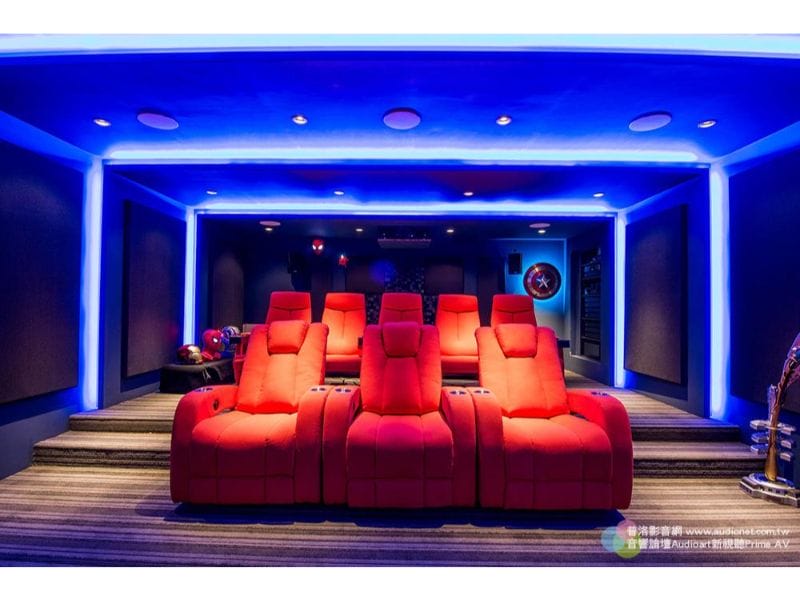

  • 這是拉開視聽室大門，看到「超級英雄劇院」的第一眼， 如此漂亮又配色強烈的空間，第一眼就讓人著迷。

IMAX等級的畫面享受

跟內湖的案子一樣，這個空間很難得，梁老闆完全放手讓陳先生規劃 整個二樓空間開放出來，讓陳先生從「隔間」開始就能進行掌握。 陳先生告訴我們，他取得整個二樓的空間數據之後 第一個要決定的，就是要採用多大的銀幕 而以他的概念，是盡可能將銀幕尺寸裝到最大，並採用弧形、透聲銀幕 以創造出最佳的視覺涵蓋效果和震撼力，營造猶如IMAX電影院的感受。 在扣除裝潢等各種建材的需要之後，銀幕的高度要頂到空間上下兩端 也等於空間的「高度」決定了能用多大銀幕，以現場這個環境來說 他就採用了Stewart 165吋16:9弧形超細孔透聲幕 並考量到對應HDR的必要性，銀幕的增益為1.3。

有了銀幕尺寸之後，就能抓出空間的大致寬度、深度 這裡面同時要考量到預計的觀賞人數、沙發區域安排、動線安排 還要預留透聲銀幕後面擺放喇叭的空間，而且空間的長寬高尺寸要盡可能有利於聲學。 最後，抓出的空間尺寸約為5.5×7.5×2.5m。這樣的空間並不會佔據掉整個二樓空間 一般人的作法，多是將視聽室規劃在二樓一側，另一邊可以做其它用途，以提高空間利率。但陳先生考量到如此會讓視聽室的一側靠近窗戶，沒有實牆，不利於聲學， 所以將視聽室規劃在二樓稍靠中間一段，兩側不靠窗，梁老闆為求效果也同意了 這真的是超級奢侈、也最徹底的做法。

再來，為了避免空間有太多平行面，會強化特定頻率能量（形成駐波） 所以從銀幕往座位區域，地面採取階梯式漸高，天花板也採取階梯式漸低 讓空間更利於聲學表現。而階梯式變化的設計也有利於安裝嵌燈 營造出更漂亮的視覺效果。

  • 正面配置了Stewart 165吋16:9弧形超細孔透聲幕 增益1.3。在銀幕兩側還特別預留空間，未來如果想升級2.35:1的更寬銀幕也行。

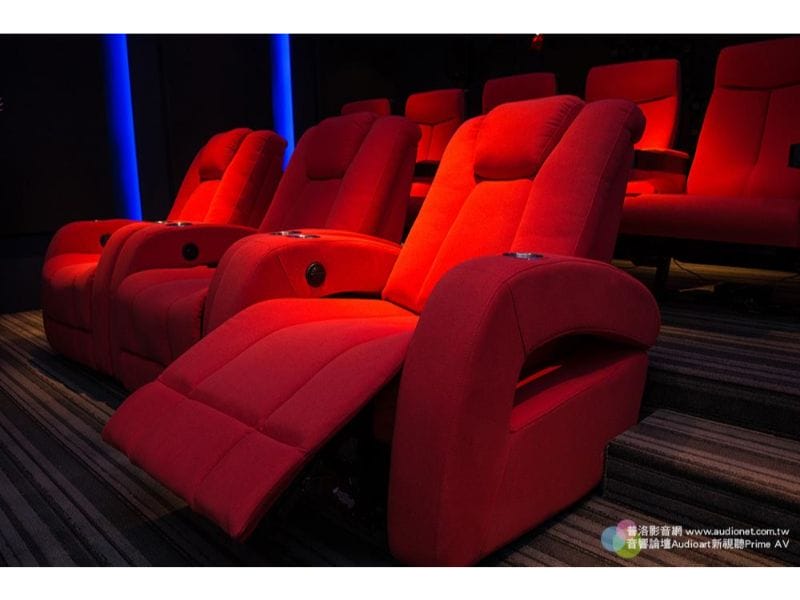

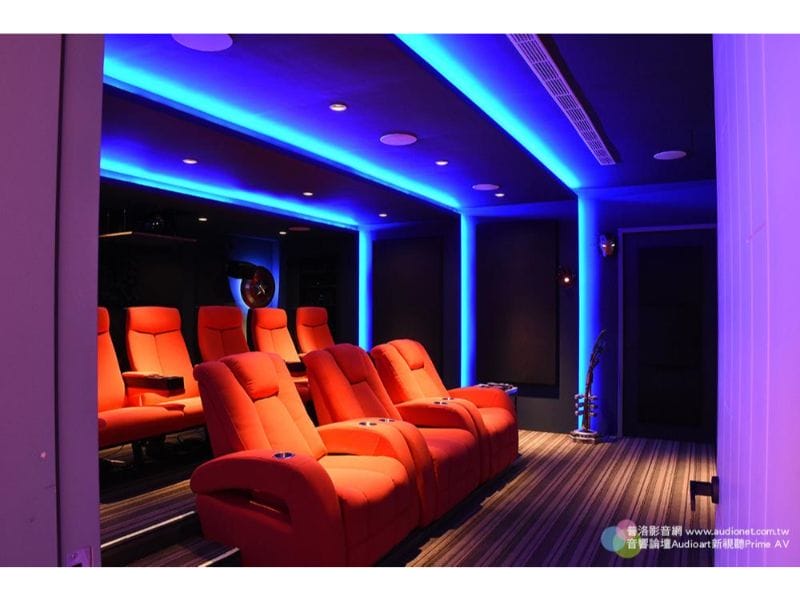

  • 現場配置了專業的劇院沙發，前三後五共八個座位，沙發還可以調整角度 非常舒服。而地板採取階梯式漸高，所以前後都有很好的觀賞視野。

能符合所有音效的11.4.9系統

再談音效部份，為了能滿足Dolby Atmos、DTS:X和Auro 3D等多種音效格式需求 並創造空間可允許的最大聲道數，陳先生採用全世界解碼能力 最強的Trinnov Audio Altitude32。在喇叭的位置上，Trinnov長期研究多聲道配置 對此有深入研究，對外提供了超過一百多頁的白皮書，當中有許多喇叭配置的建議。 而這份白皮書並不是Trinnov自己社內閉門造車、自己玩的 他的所有規劃都還交給Dolby、DTS和Auro等公司看過 由這些「有推出多聲道音效編碼的單位」認可，所以完全符合業界標準。 因此Trinnov的白皮書還被CEDIA（全球最具權威的客製化安裝協會） 拿來推廣用於CEDIA全球的客製化安裝課程上。

陳先生最終根據空間條件、業主需求、白皮書建議，而定出了11.4.9型態的喇叭配置。 也就是平面有11只喇叭，包含了：左、中、右、左前側（Front Wide）、右前側 以及6只環繞喇叭將座位包圍起來。上方音效喇叭共有9只 當中有8只是配置在座位區域左右兩側，中央正上方再配置1只 這是專門對應Auro 3D的「上帝之聲」。超低音部份配置4只 因為空間是規劃成對稱型態，所以能按白皮書建議，兩只配置於前方兩側 兩只配置於後方兩側，達成平衡配置。而喇叭幾乎都是採用Procella Audio製品 這也是完全符合劇院規範的專業品牌。

前方左、中、右聲道是配置在透聲銀幕的後方，高度抓在座位區的折衷高度 （因為前後兩排沙發的高度略有不同）。 而環繞座位的6只環繞喇叭高度都隨著沙發高度而有變化 大原則就是比觀眾坐下來之後的耳朵略高。 所有喇叭的裝設位置都經過精算，確定能呈現最均衡的效果。

上方音效喇叭部份，因為空間高度限制，不適合吊掛，只能裝設扁薄的嵌入式喇叭 而Procella Audio現階段沒有這樣的製品，陳先生也要求那至少一定要採用 「可調整高音指向」的嵌入式喇叭，最後選擇的是Monitor Audio的製品 雖然裝了面網之後看不出來，其實裡面的高音都有調過指向。

陳先生強調，他不是看了白皮書就直接定案 過程中他多次將這個規劃案報給Trinnov交換意見。 而且精算的部份不只有喇叭而已，還包括了銀幕到沙發的最佳觀賞距離 觀眾坐下來的可視角度、視野涵蓋率等等。談到這裡我們問：為何銀幕是採用16:9 而不是2.35:1呢？陳先生表示，因為這個空間現階段的需求是這樣 而他其實在規劃時已經預留未來升級2.35:1銀幕的可能性 在16:9銀幕兩側有向左右延伸的背板，如果未來想升級，拆掉這個部份 整個劇院的正面就可以做一個更寬的2.35:1銀幕。

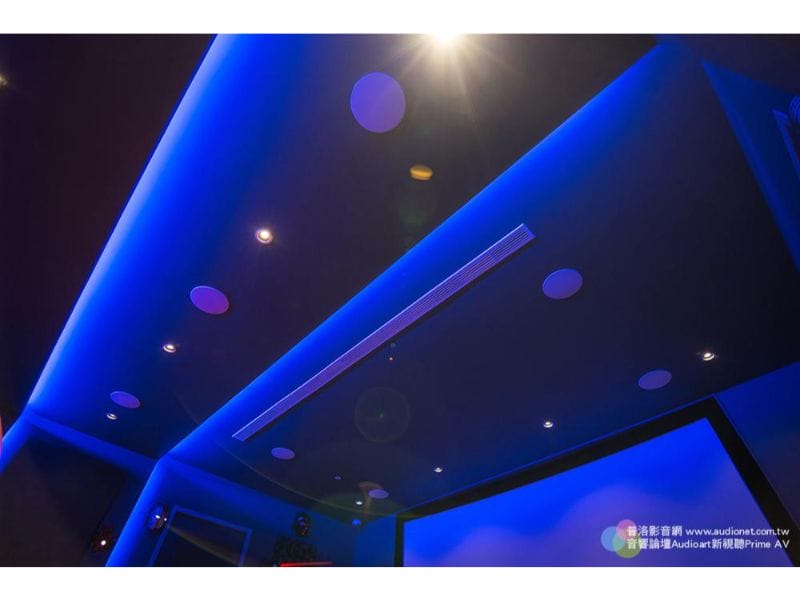

  • 天花板上配置了9只喇叭，在座位區域左右各有一排，每排4只。 而座位中正央上方還有一只，是對應Auro 3D的「上帝之聲」 讓此間可以同時對應Dolby Atmos、DTS:X和Auro 3D音效。
  • 位於座位區域後方的超低音，左右牆角各配置一只 和前方左右兩側的超低音形成對稱式配置，這是讓4只超低音最容易協調運作的配置。

空間聲學處理也是重點

以上所述還只是器材部份，尚還必須進行空間聲學處理。按陳先生規劃 現場的殘響值RT60必須抓到0.3秒左右，同時空間裡的吸音、反射、擴散必須適當搭配 以求平衡。這部份就是按專業教範來進行配置 例如在喇叭「一次反射音」部份配置吸音材料，盡量讓觀眾聽到直接音。 為了美觀，兩側牆面的吸音材料外面會再用繃布包起來，看起來就像是裝潢的一部份。 而座位側方和後方區域則是配置擴散板以擴增聲音的「範圍」 讓觀眾聽到更大的音場，感受更大的音效包覆感。 除此之外的其它牆面則是靈活交錯配置各種材料，讓聲音能達到平衡。 而空間裝潢的細部與執行，仍然是由室內設計師進行 但是都是按陳先生預先規劃的參數，例如空間的長寬高、格局、沙發位置、喇叭位置… 等等，最終創造出現場這個劇院。

  • 視聽室其中一個側面，可以看到牆上有大塊繃布，這不是裝飾而已 繃布裡面不僅配置了環繞喇叭，還配置了各種聲學材料。
  • 從銀幕方向往座位區域拍，此時可以看到地面是階梯式漸高 而天花板也是階梯式降低，除了好看（可以嵌燈）之外 也可以避免空間有太多平行面（容易形成特定頻率諧振），能提升聲學表現。

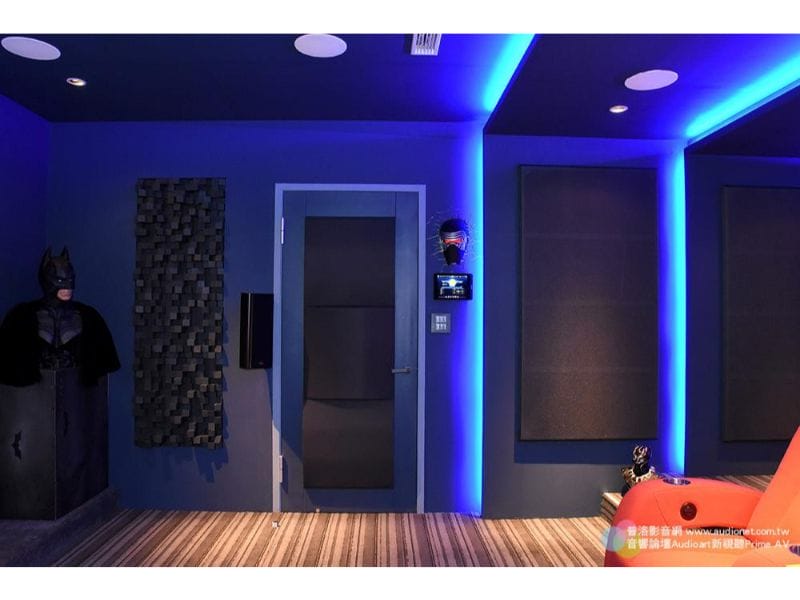

  • 這裡看到的是大門入口處，大門正好是「第一次反射音」的位置，所以特別強化吸音 裝設了大片吸音材料。而畫面左側的非主要反射區域則是配置了擴散板 透過交錯配置手法，讓整個空間的聲學響應達到平衡。

費心讓超級英雄進駐

而這個空間在視覺上很吸引人的亮點，就是結合了各種超級英雄頭像 而這部份是出自名展梁老闆的創意。重點是 不要以為只是買一些頭像來擺一擺就算數喔，要將這些頭像與空間結合也費了不少苦心 例如有些頭像是裝電池才會發亮的，梁老闆的團隊特別改裝，讓頭像能接市電 然後再接上現場的環控系統，日後只要在控制面板上控制燈光 就可以讓這些頭像同步開關，達成真正的整合。 而為了追求最極致的效果，梁老闆的投入也相當可觀 現場器材加總大約六百多萬，這還不包含規劃、設計方面的費用。

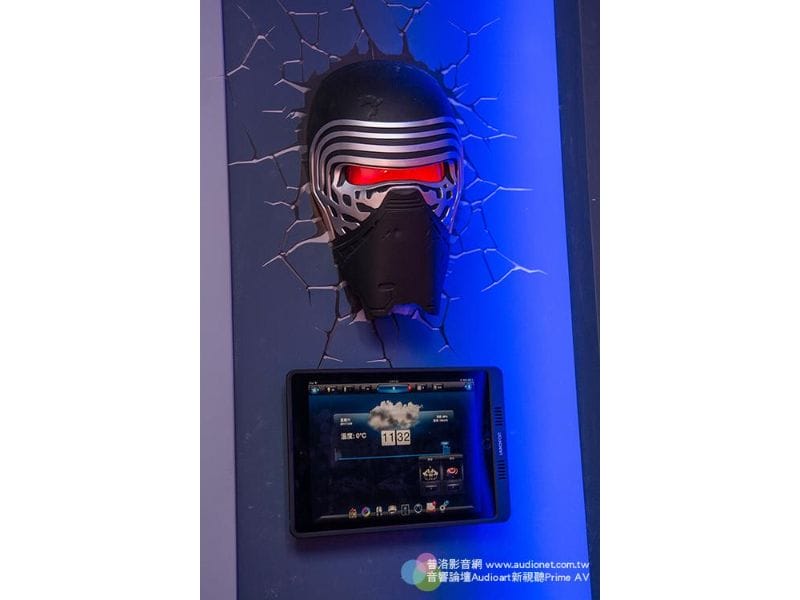

陳先生笑著說，做規劃案真的是會讓人掉頭髮，要想的事情實在太多了 而要執行成功，也有很多很多細節要注意。然而這些辛苦最後都是有回報的 梁老闆說，在這間視聽室開放試聽之後，馬上有一組客人希望能在家裡複製一間 後續幾個月來，也有多組客人來過之後很感興趣，也希望能在家裡打造一間 當然，每個消費者預算能力不同，未必都能做到這麼全面 但至少有了一個完整的樣本讓大家體驗， 讓大家看看正規、經過完善規劃的劇院是什麼樣子，讓大家有一個追求、想像的空間。除了陳先生的規劃之外，名展的梁老闆也相當用心，做了整體的環控規劃 請留意下方的平板，只要在上面點選，就能控制視聽室的燈光或其它器材運作 運用於消費者家裡，還能再延伸，結合其它智能居家功能。

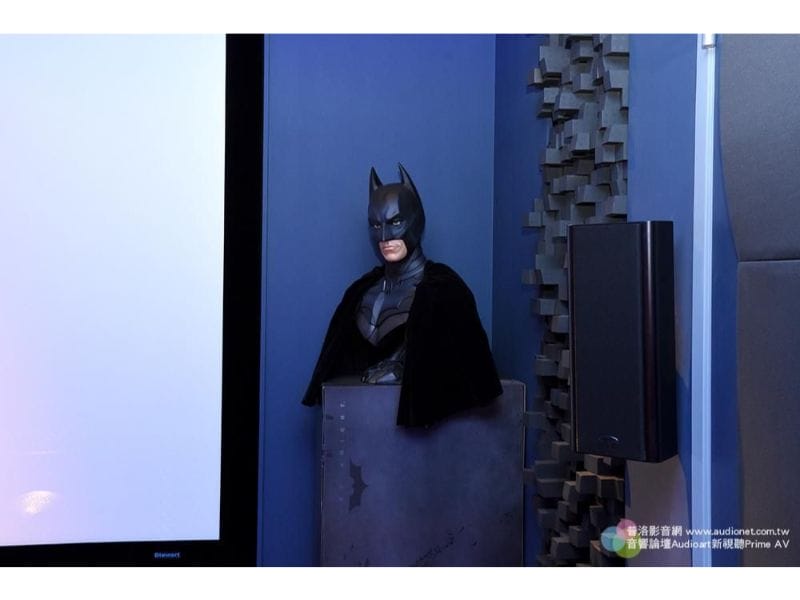

銀幕右側，擺了一尊很有氣勢的蝙蝠俠半身像。請注意畫面前方 這是Procella Audio P5V喇叭，做為前方Wide聲道 此間所有喇叭都有微調過指向，讓喇叭對準座位區域。不要以為這些超級英雄的頭像只是擺上去而已，其中有些原本是裝電池的 梁老闆將它們改裝成能連接市電，然後再結合現場的燈光控制回路 所以控制室內燈光時也等於將這些英雄頭像納入控制，與空間環控功能達成完美的整合。


超大的空間感，整個穿牆而出

既然經過這麼苦心的規劃，我們當然要聽聽看效果怎麼樣囉。 本來現場第二排座位底下裝了俗稱「踢屁股」（Butt Kicker）的產品 低頻來襲時會震動椅子來創造效果，這不是陳先生的規劃 而是名展希望提供給消費者的選擇，畢竟有些消費者的居住環境無法裝超低音 這類產品可以補充效果。而我們都知道，現場有四只超低音 可以呈現很強勁的極低頻，並不需要借助這類道具，所以都先關掉 實際聆聽也證實確實是不需要。

現場實際聆聽，效果真的是好，11.4.9劇院果然和我們常聽的日系機種 所能創造的劇院有很大不同，尤其上方喇叭所創造的效果差異很大。 日系機種多數只能在天花板裝設2只，高階者可能4只，而這個劇院一共裝了9只 而且陳先生很小心的讓喇叭涵蓋所有座位範圍，讓我們聽到了非常大的音場 尤其是坐在座位中央區域時，聽覺上的感受是音場往外大幅度延伸 甚至有穿牆而出的感受。當播放森林或是下雨的Dolby Atmos音效時 周遭環境的聲響能一層一層的往外延展，而不是擠壓成平面 可以成功的騙過耳朵，達成真正「身臨其境」的效果，聽到這樣的超大音場心裡就已經爽了大半。

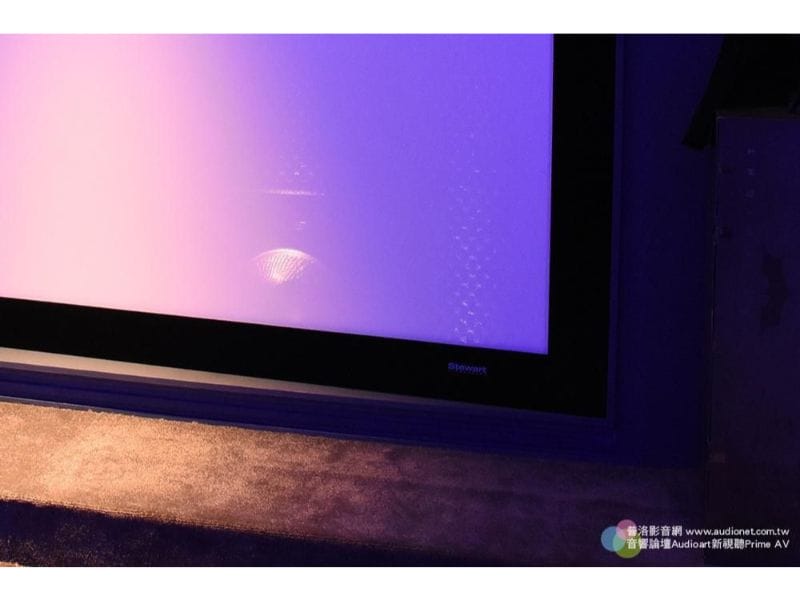

  • Stewart銀幕右下角特寫，可以看到Stewart Logo。 而在透聲幕後方可以隱約看到超低音，在銀幕的左右兩側下方各配置一只。

上方音效原來可以這麼華麗

再來，因為天花板有9只喇叭，讓上方音效的表現「餘裕」大開 加上Trinnov Audio Altitude32的強大運算、陳先生的細心設定 讓我們聽到非常華麗、生動、不受限制的上方音效。 舉一個大家很熟悉的例子：Dolby Atmos測試片中 安立奎充滿拉丁風情的MV「Bailando」一曲，如果頭上是裝兩只喇叭 只會聽到伴唱音效在頭上左右兩邊跑。如果是裝四只喇叭 會感覺音效「這邊來一下、哪邊來一下」創造出一些花槍式的效果。 這次不然，各種伴唱音效很靈活的出現在頭上不同方位 而且還能聽出他們在自然的移動，整個表演是連貫而流暢的 後續在頭上出現的掌聲和其它聲效也是如此，很活潑、很靈動、很連貫，也很有趣。

再舉Dolby Atmos測試片中「永不屈服」，美軍轟炸機轟炸日本本島哪一段 當日軍零式戰機來襲、美軍機組人員慌忙回擊時 我們不僅能聽到轟炸機的引擎聲籠罩整間視聽室 還能聽到零式戰機在四周空間中靈活的自由移動，同時間 在轟炸機內不同方位、不同高度都有機槍手的開槍聲、緊促的談話聲 組成一個360度的、環場的立體音效，而且這個空間很大、很自然 加上時不時出現的風聲，真的有如親臨現場的感覺 讓人有一種置身高空中轟炸機艙內的錯覺。


上方與平面喇叭的完美結合

還有，因為天花板有9只喇叭（就算某些音效時只有8只發聲） 也形成了一個與尋常劇院很不一樣的印象。一般日系環繞擴大機所能創造的劇院 因為平面配置的喇叭較多（通常是上方喇叭的兩倍以上） 所以很容易聽到「重心比較低」的音效 上方喇叭創造的音效聽來比較像是偶爾出現的花槍效果。

這次不然，天花板和平面的喇叭數量接近 上方喇叭所能呈現出的資訊量不輸平面喇叭，讓上下音效達到一種更平衡的結合 也讓音效的重心稍高，整體音效組合出一種更協調的效果。 而且也因為音效的重心稍高，戰機飛行的音效更有一種騰雲駕霧的感覺 跑車音效不會感覺是趴在地上，左右甩尾時有更好的移動感。

這裡我可以舉兩個例子，Dolby Atmos測試片中的Leaf那段 相信很多人聽過，鏡頭在樹葉之間前進 這一段通常我們會希望能聽到紮實的環繞包圍感，樹葉有明確的移動聲響 而這次這些效果都不算什麼，只是基本，我聽到更為明確的 「鏡頭從樹枝芽間穿過去」的細膩音效，這種協調性、擬真度、臨場感 是尋常系統很難表現的。還有「攻殼機動隊2017」BD開頭 鏡頭在未來城市大樓間飛行、穿越很多廣告看板那段也是 也有非常明確「在大樓間飛行，從廣告看板之間穿過去」的感受 非常自然，一點也不勉強，這就是平面與上方喇叭合作無間 而且兩方都有很大表現餘裕才能組合出的效果。


強勁的低頻，不輸「踢屁股」

低頻效果也值得一書，現場配置了４只超低音，效果自然不是蓋的。 播放電影時，可以感受低頻段非常非常的有力量。 例如Dolby Atmos測試片中「捍衛任務2」地下槍戰哪一段 槍口音爆聲在密閉洞穴裡顯得非常有迫力，伴隨著大量能量 幾乎就像「踢屁股」被打開了一樣，低頻不是只有捲褲管 還能感受屁股底下都有強大的振動。

同片中「星際大戰」的遊戲Demo也很驚人。 過往看這一段時，X戰機飛行音效吸引我們的常是漂亮的飛行軌跡 而這次竟然還能聽到伴隨的強勁低頻，感覺就像更近距離聽到X戰機的引擎聲 非常結實。而當AT-AT巨獸走來時，它的腳踩聲就像巨人著地一般伴隨著強勁的低頻 非常震撼，甚可以說到了誇張的地步。 其實本來就該如此，畢竟在電影中所設定的AT-AT是一款高度22.5公尺的金屬巨獸 高度超過七層樓，它的震撼力應該不輸霸王龍、甚至超越金剛才對 以前聽的系統因為能力不夠，把它的震撼力都縮水了。


機會難得，請來體驗

桃園名展這間視聽室可以說是近年我看過最完善的，原因不在於器材花了多少錢 或視聽室有多大間，世界上要找到比它豪華比它大的案子並不難 重點在於名展這個空間從頭到尾完整達成了「規劃」 所以無論是空間的型態、器材的配置、聲學的處理… 甚至於座位的舒適度、空間的設計感 乃至於令人會心一笑的「超級英雄」主題，統統都有了最好的效果。

所以從視覺上、聽覺上、使用上等各方面都讓人有很好的體驗 這才是我心目中的客製化，也才是所謂的規劃能力，如果你也想體驗， 找機會來桃園名展試一試，我衷心希望未來還能看到更多像這樣規劃完善的案子。


器材規劃清單

  • 銀幕：Stewart 165吋16:9弧形超細孔透聲幕，增益1.3
  • 投影機：Sony或JVC高階雷射光源機種 ● 環繞處理器及擴大機：
  • 處理器：Trinnov Audio Altitude32（使用24聲道）
  • 多聲道擴大機：Trinnov Audio Amplitude8×2、Amplitude 8m×1
  • 喇叭系統規劃：幾乎全數採用瑞典Procella Audio製品
  • L/C/R：Procella P8
  • Front Wide / Surround / Rear Surround：Procella P5或P5V
  • Subwoofer：Procella P15A
  • Top Channels：Monitor Audio C265-IDC（嵌入式）
