Lyngdorf MP-50頂級擴大機評測

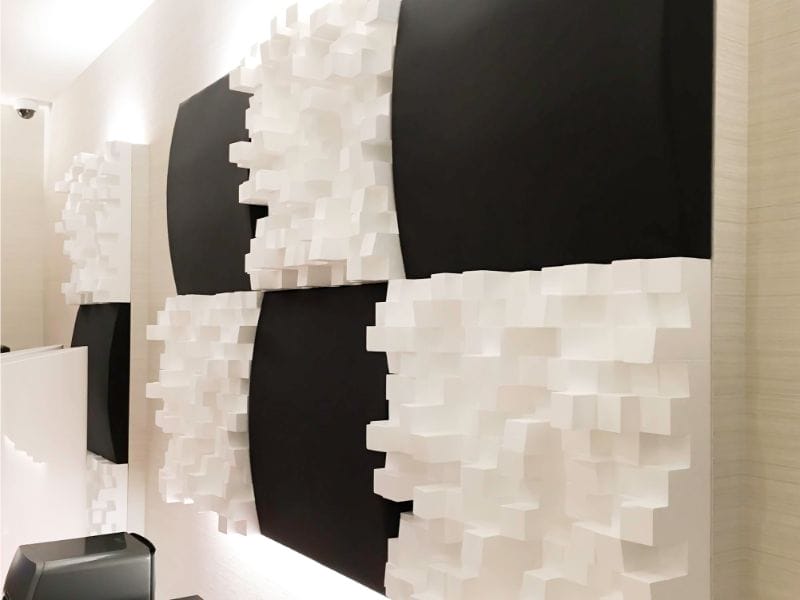

完整的個人視聽室建構就相當不容易，除了考量到擴散吸音的處理,裝潢美學也是相當重要的一部份，再怎麼樣...您的視聽室也要佈置的舒適舒服,才會久待在這個環境...

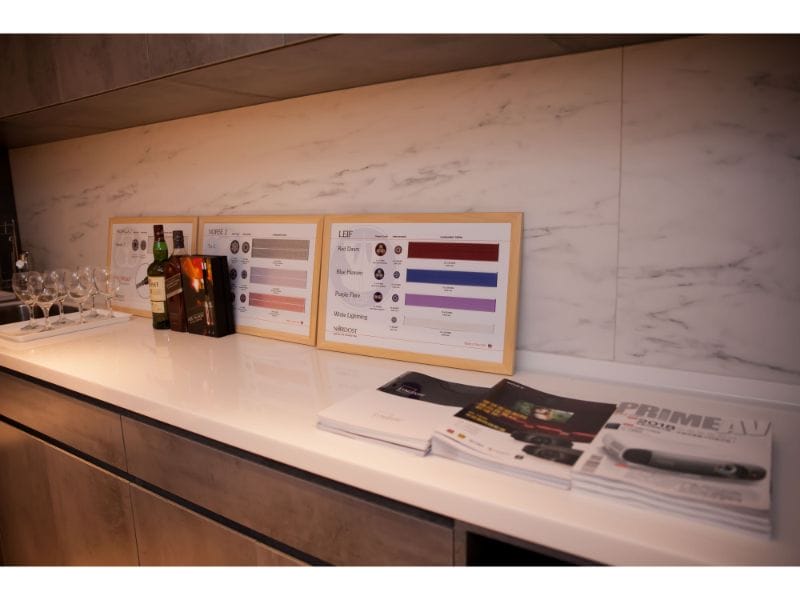

上圖是名展音響的音樂空間視聽室，經過環控系統調整後的柔和色彩燈光加上舒適又寬敞的裝潢，讓人覺得在這個空間聽音樂是種享受,而且可以久待不會感到煩悶。裝潢初期就必須把聲學架構的條件,器材等配置要詳細跟設計師討論規劃，從天花板到造型,前後左右的對稱性再搭配聲學處理，以及燈光的巧思我們名展桃園音響都能給予專業的建議，搭配設計師燈光的巧思與裝潢融合成就了一種美感。


有了舒適環境，當然不能少適合的器材，今天要介紹的是坐鎮在名展音響百萬級音樂廳，最核心的器材，也是許多音響論壇有特別報導的Lyngdorf MP-50。

提到建構「家庭劇院」，大多數人浮現腦海的多半是「家庭電影院」，假使您在電影音效定位與移動的精準之外，還希望擁有更細膩的音質更寫實的空間感與更身歷其境的感受，那麼一套由Lyngdorf MP-50多聲道處理器與多部，SDA-2400後級所建構的家庭劇院，應該就是能夠滿足視聽玩家的首選之一。

視聽環境的格局與吸音、反射、駐波共鳴等聲學影響非常大，就算是精心設計打造的專屬視聽室也無法完全克服，甚至有時過多的吸音或低頻陷阱處理還會導致音響系統能量及細節的流失，這要怎麼克服呢？Lyngdorf創辦人Peter Lyngdorf，在1993年就推出全球第一部全數位擴大機
2006年發表全球第一套3D全域空間聲學調校演算法，運用於Lyngdorf MP-50的RoomPerfect就是以每秒高達384,000次獨家專利DSP高速運算
讓空間的影響降至最低。

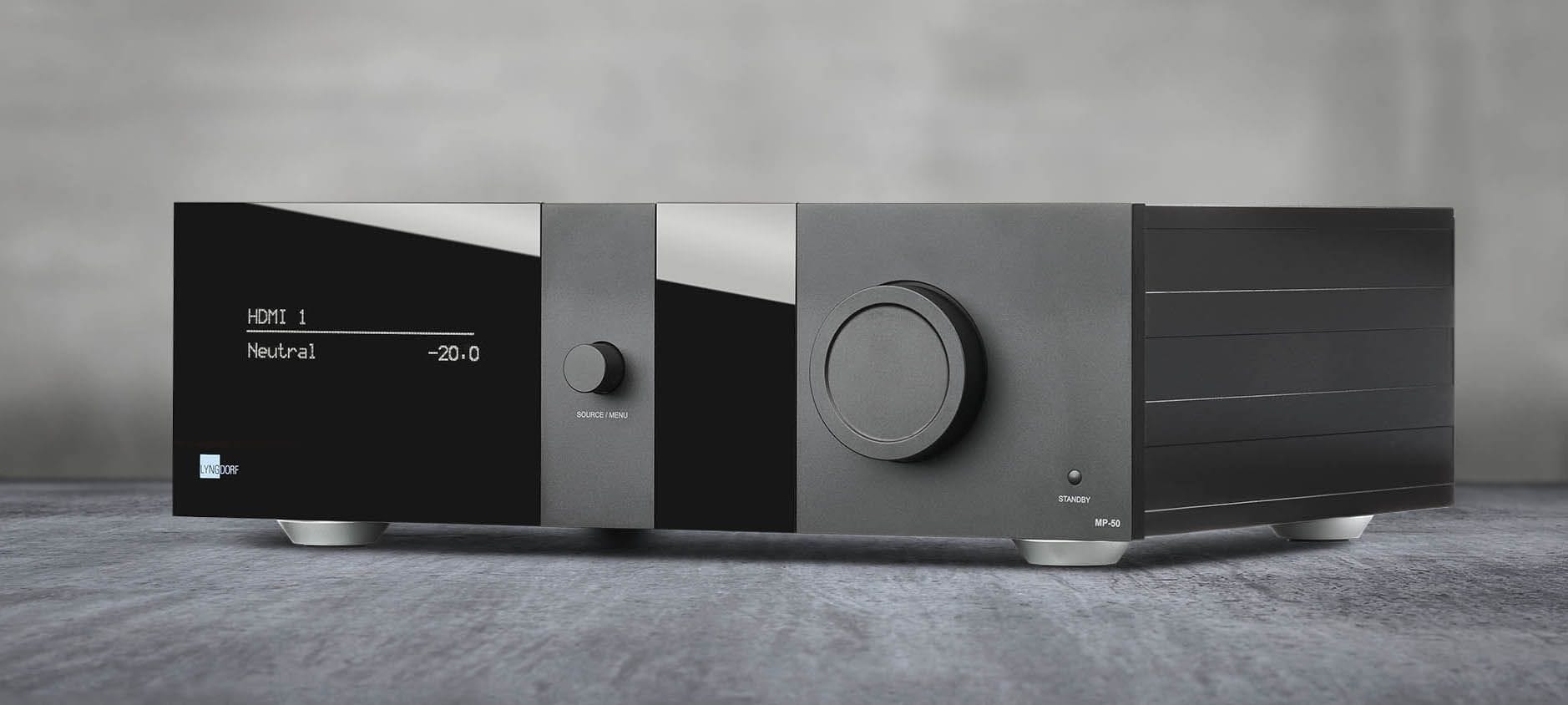

在當前市面上所有家庭劇院環繞擴大機及處理器產品裡Lyngdorf MP-50可能是其中外觀設計質感最為精簡、最有氣質者沒有一般同類器材繁複的前面板按鍵旋鈕，或者七彩繽紛的顯示幕，Lyngdorf MP-50的外觀甚至比許多兩聲道Hi-End音響器材還典雅！那麼，操作使用會不會因此受到拘束而不便？無須擔心，因為Lyngdorf MP-50的操作便利性確實一流。

MP-50背板的模樣同樣簡潔整齊完全展現Hi-End級家庭劇院多聲道處理器之風範。MP-50背板左半部是主要的影音輸出入端子區下緣一排由左到右有8組HDMI輸入端子，全都對應HDMI 2.0及HDCP 2.2規範，包括4K60p、HDR10及Dolby Vision全都支援。上方兩排各8個XLR平衡端子提供16聲道類比音訊的平衡輸出。

MP-50背板右半部也很精彩，備有兩組HDMI輸出端子也有HDBaseT有線網路端子可做長距離視訊傳輸。
數位輸出入部分，MP-50提供四組光纖數位輸出一組AES/EBU平衡數位輸入、兩組同軸數位輸入及兩組同軸數位輸出也有一組USB Audio輸入可讓本機做為USB DAC使用。此外，本機也有兩組USB端子及一組有線網路端子可用來連結外部USB儲存媒體或NAS網路硬碟播放影音檔案。背板右上角還有IR紅外線輸出入端子各兩組，以及Trigger觸發端子四組方便自動控制系統連結。更特別的是背板上緣金屬蓋板遮住的部分MP-5用家竟然可選購相容DCI數位電影伺服器的16聲道數位平衡輸入模組。


移去上蓋，就可看到Lyngdorf MP-50內部極為講究的電路配置，相對一般環繞擴大機或多聲道前級複雜許多每塊電路板各司其職，為的是讓影音處理得到最佳之成效。
轉個方向從右前方觀察可以發現機箱後半段的電路板是多層架構，右後方上層與中層是各自處理8聲道數位類比轉換電路，最下層則是負責HDMI輸出入及數位視訊處理的電路板。
為了讓中上層的電路板有最佳的抑震處理降低機體本身與外界震動之影響Lyngdorf特別設置了厚實的鋁柱來鎖固電路板。
數位電源供應電路板位於機箱左前方，不僅將數位控制處理與聲頻電路供電分開處理，也各自提供接頭分別傳輸至個別的電路板。

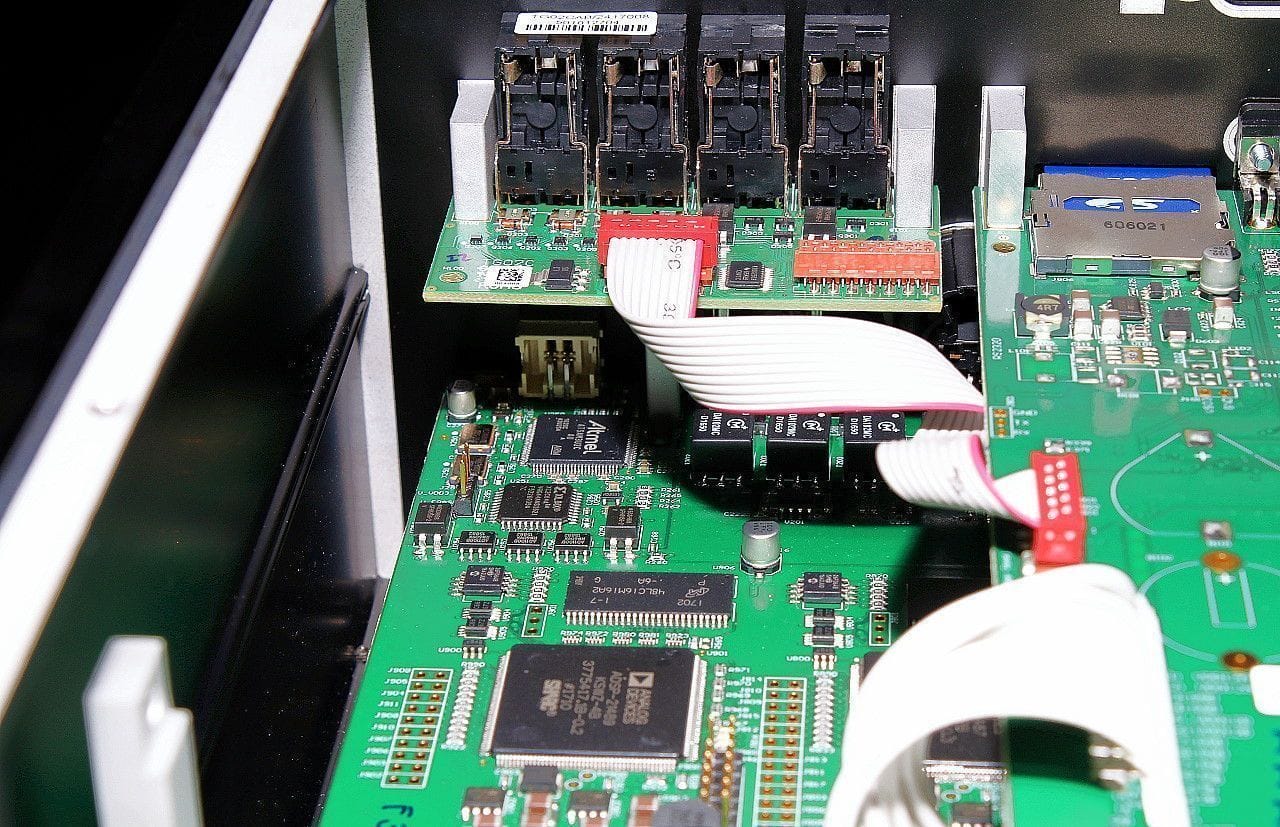

機箱左後方懸空的小塊電路板負責IR紅外線及Trigger觸發電路處理，下方鎖定於底板的大片電路板負責USB Audio接收，S/PDIF數位音訊輸出入與多聲道音訊解碼。
從這個角度可以看到接近背板處的Atmel ATSAM3U2C ARM晶片擔綱USB Audio處理，旁邊兩小塊亮晶晶的物件是分別對應44.1kHz系與48kHz系的高精度數位時鐘振盪器。前方正方形的大型晶片是Analog Devices ADSP-21489可程式化SHARC DSP晶片，處理效能高達400MIPS本機一共使用了多達八枚（主電路板六枚後處理電路兩枚），總運算效能高達3,200MIPS。​

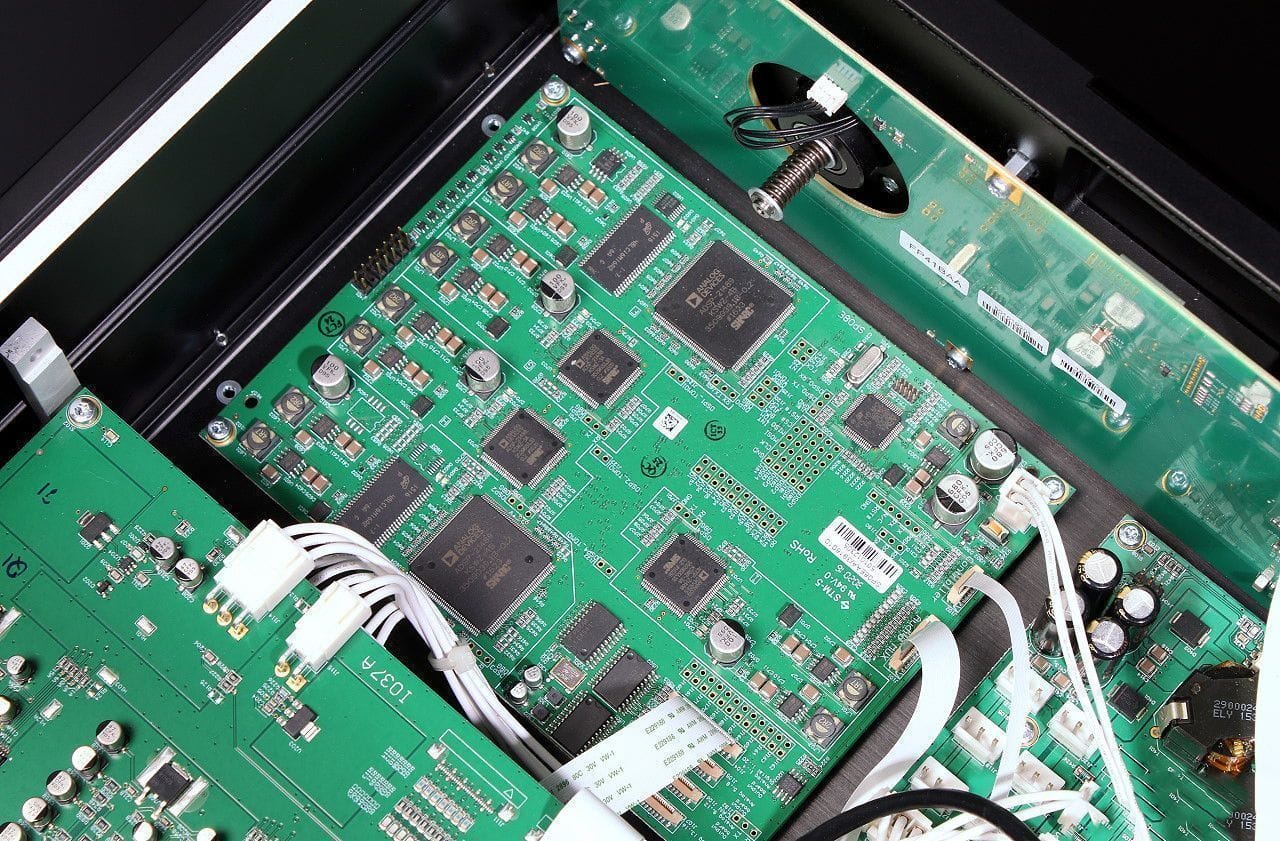

前面提到的數位音訊電路板只是做一般音訊的解碼處理，本機還有RoomPerfect空間校正與後處理電路位於機箱底板右前方處，上頭有兩枚Analog Devices ADSP-21489可程式化SHARC DSP晶片做為處理核心。

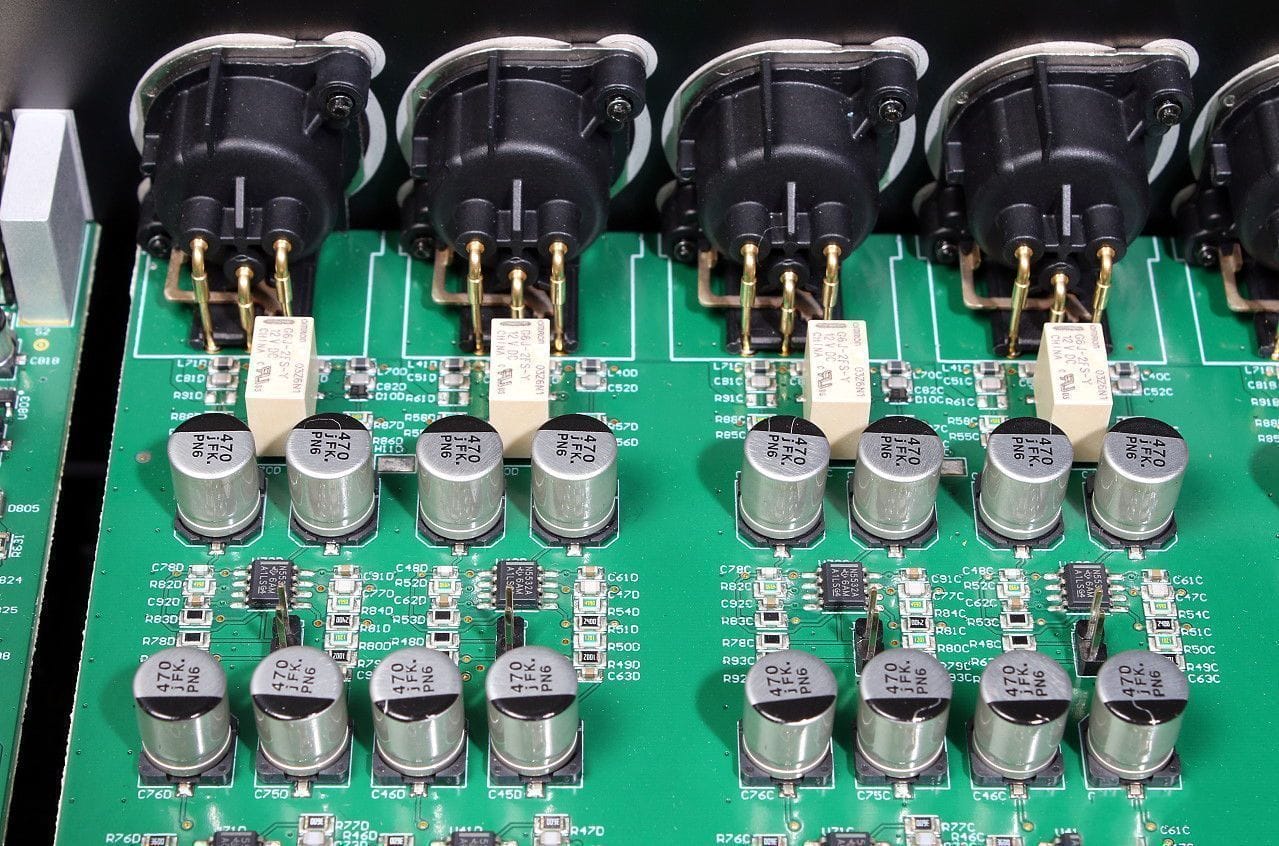

MP-50擁有16聲道類比音訊平衡輸出能力，它使用兩塊電路板各自處理8聲道的數位類比轉換及平衡輸出，也就是機箱內左後方上、中兩層電路板此圖可看到上層整齊劃分為四個區塊的8聲道平衡放大電路（每個區塊為兩聲道）。

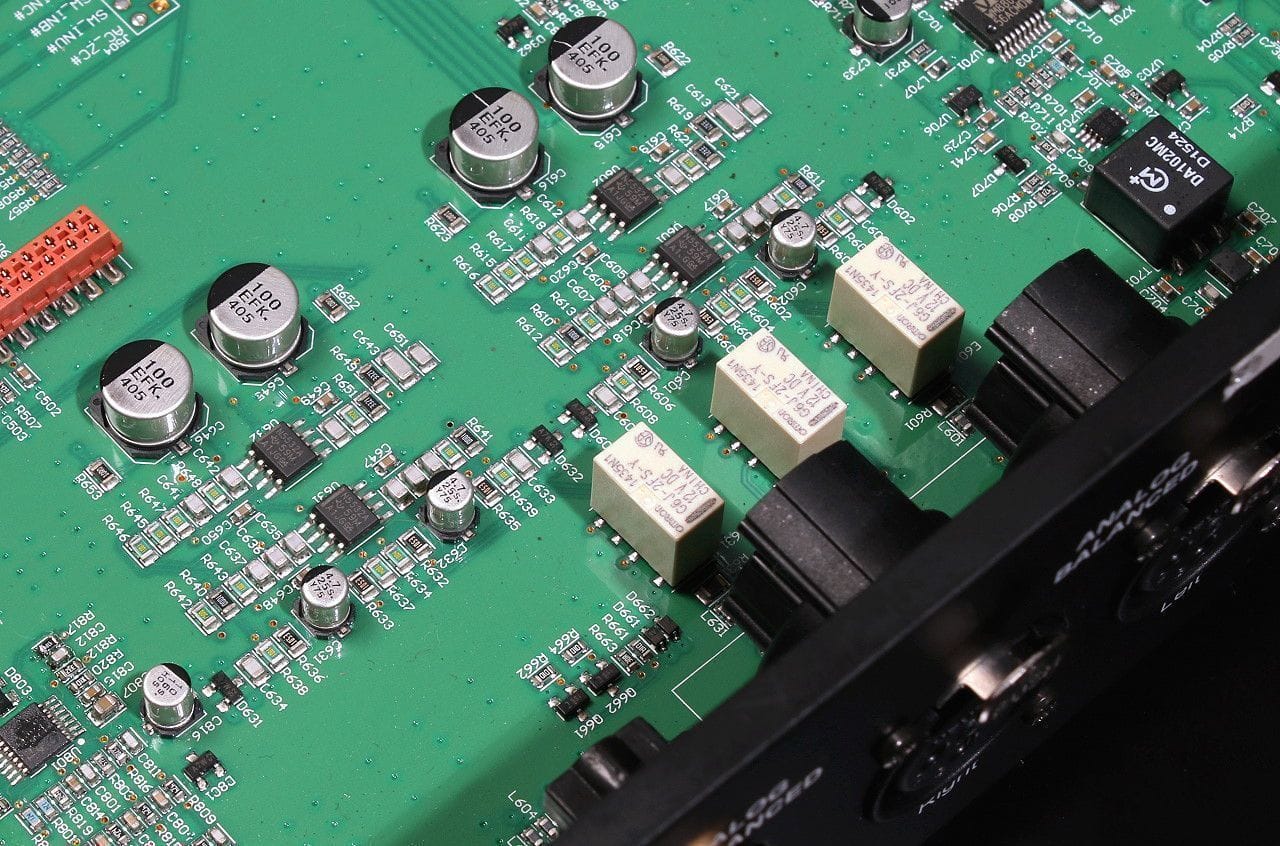

靠近一點觀察兩個區塊的「前半段」部分可以看到每兩個聲道，各自使用一枚Burr-Brown PCM1796雙聲道DAC做數位類比轉換處理後續使用TI N5532A及5534A晶片做I/V電流/電壓轉換及LPF低通濾波處理。之後輸出端每聲道使用一枚N5532A做平衡放大再經由繼電器連結XLR平衡輸出端子。​


這是MP-50所附的RoomPerfect校正麥克風與遙控器。沒錯，MP-50可以使用遙控器操作並於投影銀幕或電視螢幕上顯示操作介面，但更方便的方式其實是利用IP控制在連結同一區域網路的智慧型手機、平板電腦或筆記型電腦的網頁瀏覽器畫面上操控。​


精緻小巧但寧靜度、推力與控制力一流的Lyngdorf SDA-2400後級

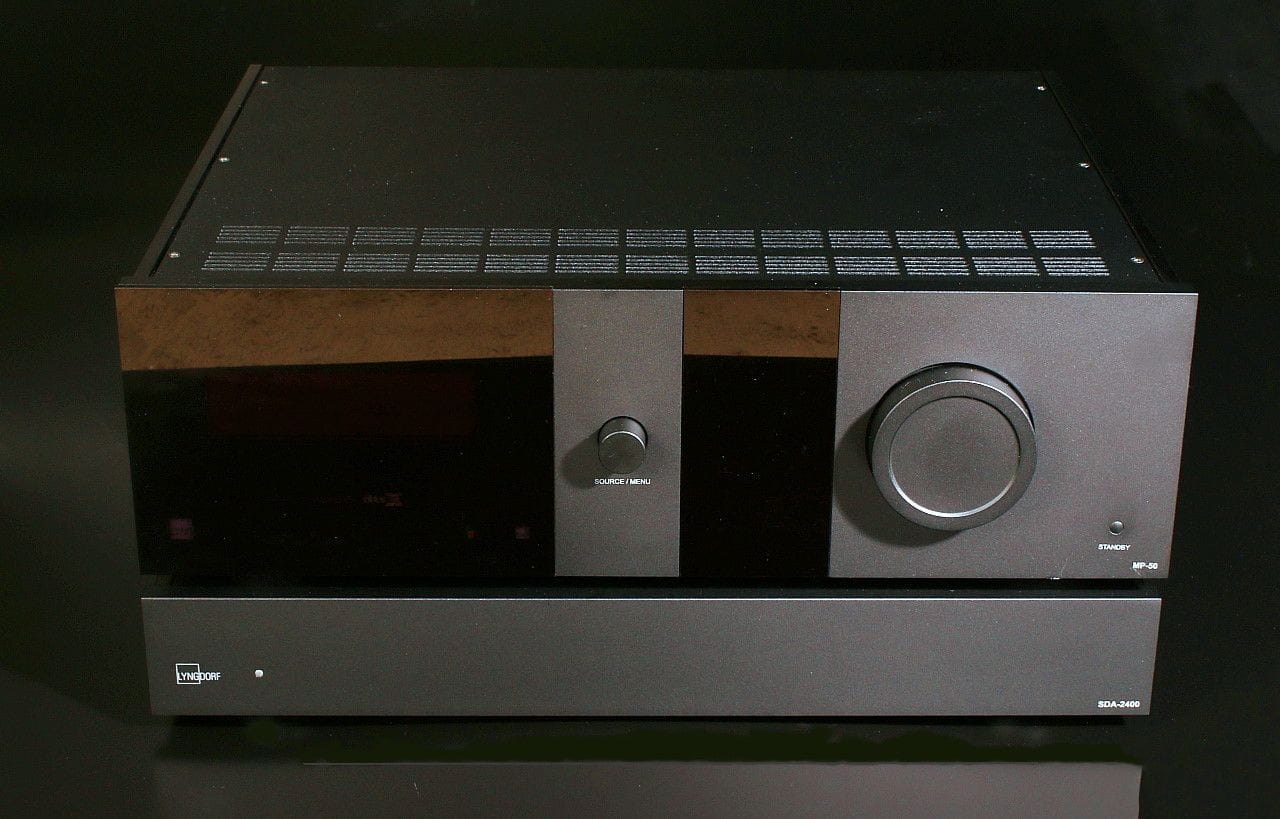

MP-50是一部16聲道平衡類比輸出的多聲道處理前級，還需要搭配後級擴大機方能驅動喇叭SDA-2400就是Lyngdorf所推出的最佳搭配（看用家所需要的聲道數可自由搭配）其機箱寬度及深度與MP-50完全相同、外觀質感也一樣簡潔但機箱高度含13mm高腳墊也只有73mm高確實十分精緻小巧。但是可別因此就看輕了Lyngdorf SDA-2400這部立體聲後級。
不僅驅動力與控制力十分強勁，最大輸出電流高達40安培訊噪比還高達117dB，是極少數同時兼具高功率低失真與細膩音質的後級。此外它竟然還配備有同軸與光纖數位輸入因此也可搭配擁有可調整數位輸出音量大小之訊源加上一對喇叭就成為簡潔好聲的兩聲道音響系統。​

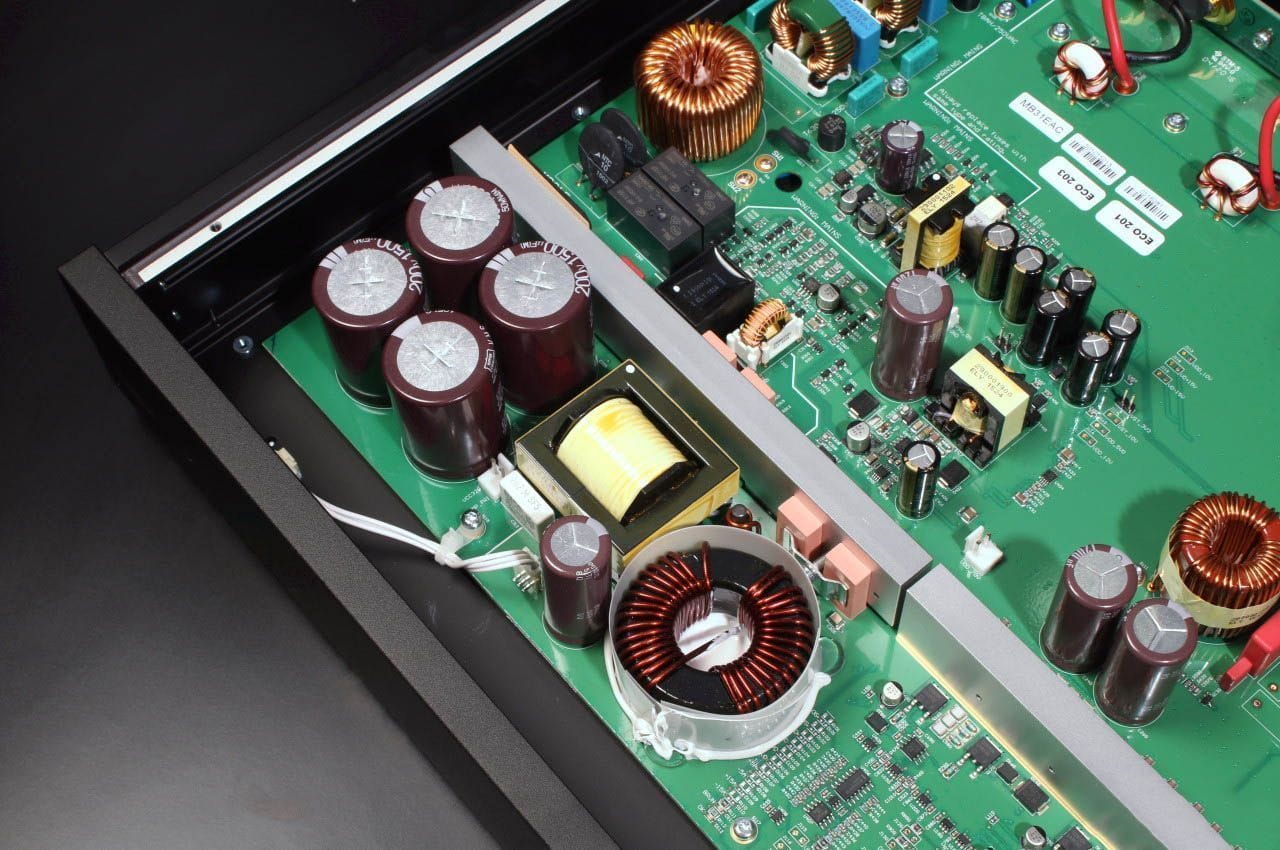

Lyngdorf是怎麼讓SDA-2400如此小巧的擴大機擁有那麼大的驅動能量？移去頂蓋就可發現它是一部內建PWM功率放大電路的後級。電源電路集中在機箱左前方與左後方。主要電路位於機箱後面三分之二範圍內可以發現整塊多層電路板有很大面積的上層接地可以對下層的電路發揮屏蔽作用。電路板右前方靠近金屬條處，每聲道各有4枚MOSFET放大元件。


電路板後方中央靠近背板處是本機數位音訊輸入部分使用一枚Wolfson WM8804G數位接收晶片，之後使用Burr-Brown PCM5102A DAC晶片執行數位類比轉換。​在靠近背板左側類比音訊輸入處每聲道有兩枚TI N5532A與被動元件組成平衡緩衝放大電路，之後再送至電路板左前方區域做PWM功率放大，接著再轉換為音頻信號輸出推動喇叭。

可使用網頁瀏覽器執行精密設定的Lyngdorf MP-50

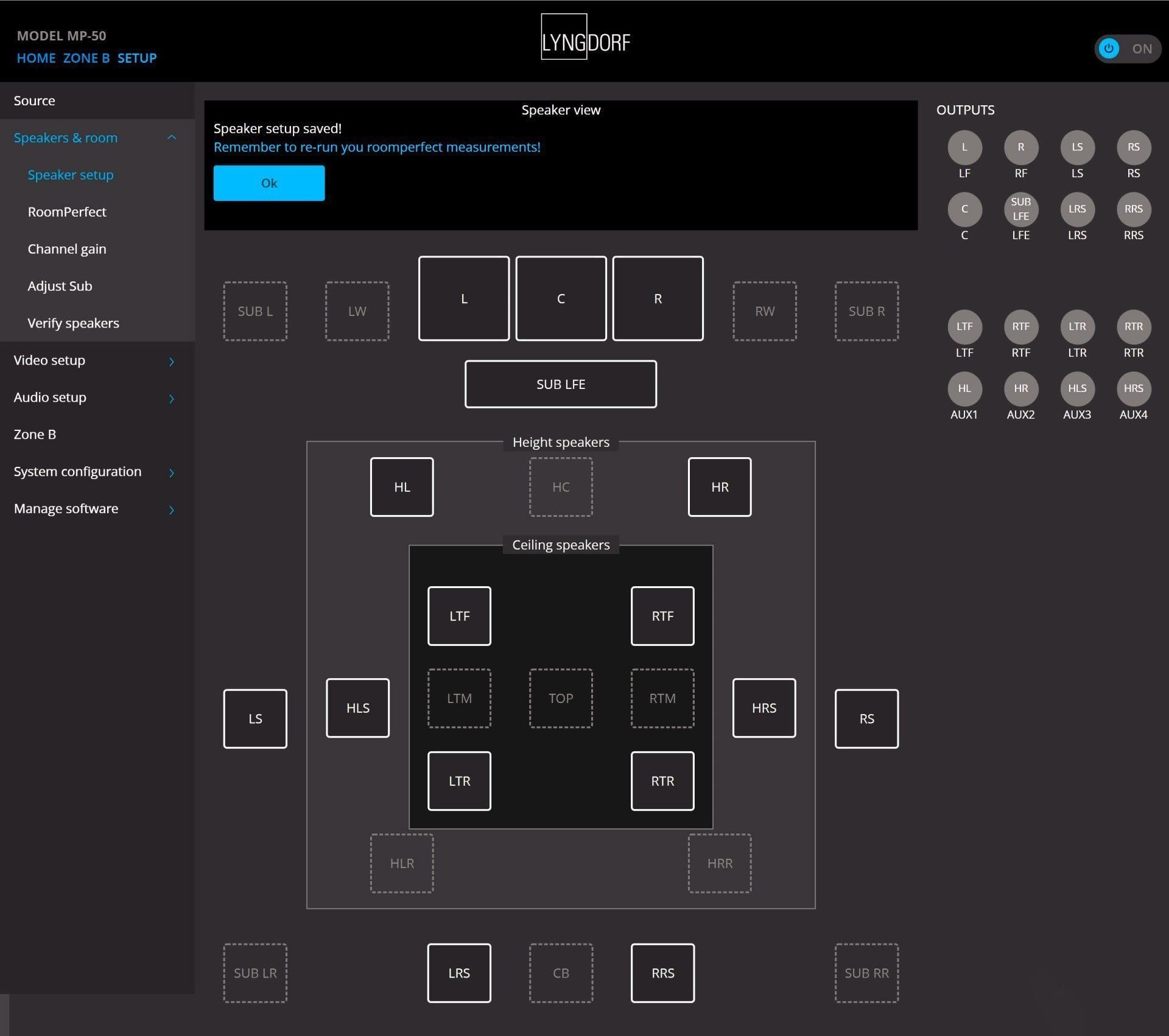

設置Lyngdorf MP-50的第一步是決定喇叭的配置。最內圈標示Ceiling speakers的區域是「天空喇叭」除了一般前、中、後三段位置外，由於本機對應Auro-3D因此還可設置「皇帝位」正上方的TOP喇叭。再來是第二層的Height speakers包括裝設於左右聲道上方的HL/HR與後環繞上方的HLR/HRR，同樣由於本機對應Auro-3D因此還可以有HC高層中央聲道與HLS/HRS高層側環繞之配置。至於最外圈則是聆聽位置耳朵水平高度的喇叭包括一般的7.1聲道與Front Wide聲道（LW/RW）另外也可以將超低音聲道配置在視聽空間前後左右四個角落（是的，MP-50可同時支援最多四支主動式超低音配置）。

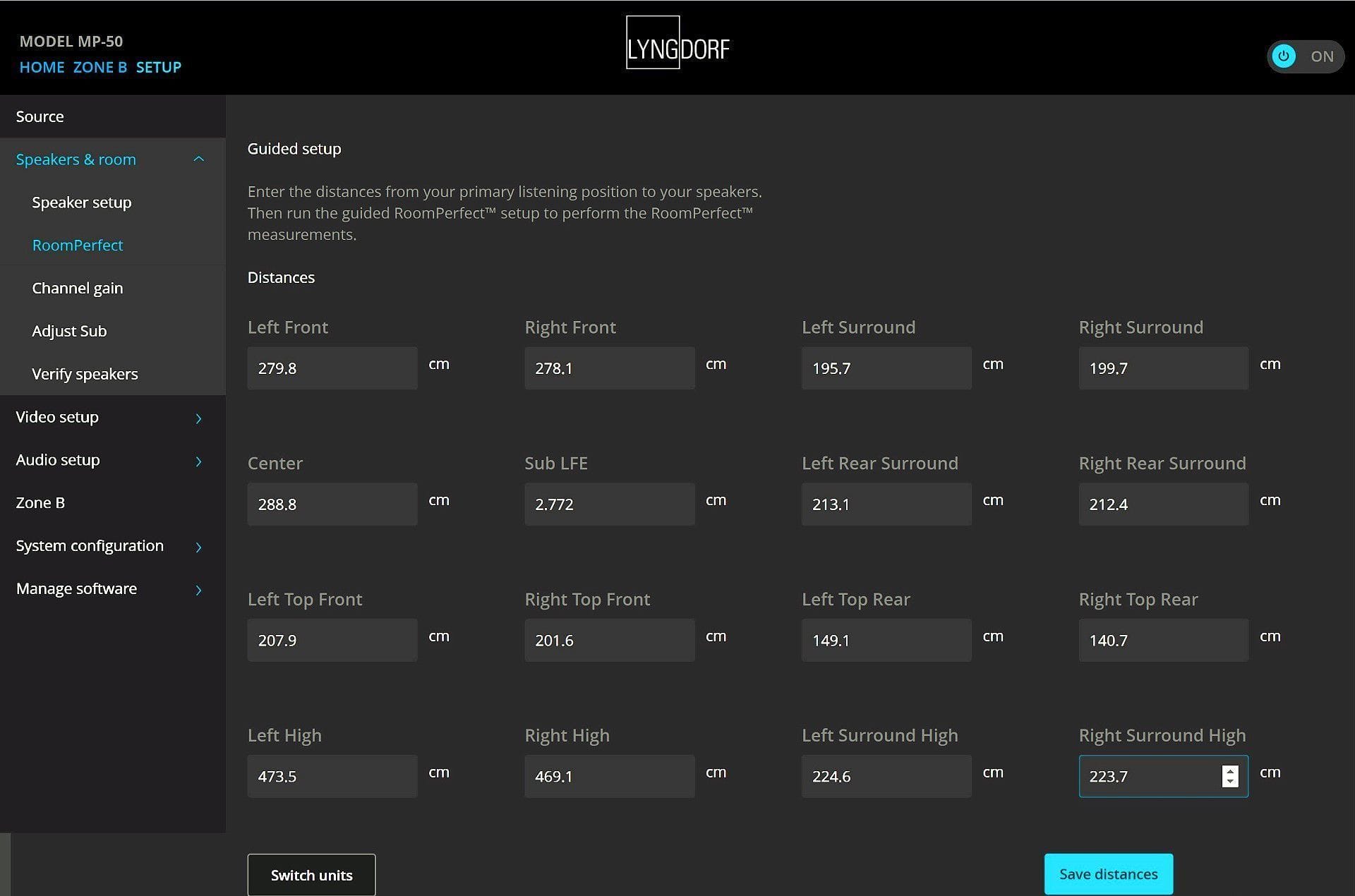

MP-50在標準的7.1.4配置之外還有另外4個聲道例如用家可以設定LW/RW兩個Front Wide聲道其所發出的音訊內容就是從前方左右聲道與左右側環繞運算得來。對了，各喇叭都可以依據「低頻能耐」設定XL、L、M、S或XS等尺寸或自訂分頻點。由於自動量測麥克風並無法精準量測「皇帝位」到各支喇叭的距離因此MP-50採用手動方式要以雷射測距儀精準量測每支喇叭的距離並輸入做為RoomPerfect校正之基準。當然，倘若您購入Lyngdorf MP-50這部分不需要費心。


  1. 將MP-50隨機所附的量測麥克風與背板的量測麥克風輸入端子連結，就可以在「皇帝位」開始進行RoomPerfect校正量測了。首先系統會有測試音發出，量測當前MP-50的音壓是否適合這個畫面顯示的就是-40dB的MP-50音量設定過低建議調高到-12dB。不過，-12dB音量所發出的測試音可能過大用家也可以直接以較低的音量執行RoomPerfect校正原廠說明書上表示並不會影響RoomPerfect校正精確度只不過可能會需要較長的作業時間。
  2. 「皇帝位」量測完畢之後MP-50會要求將麥克風放到視聽空間其他位置進行量測。

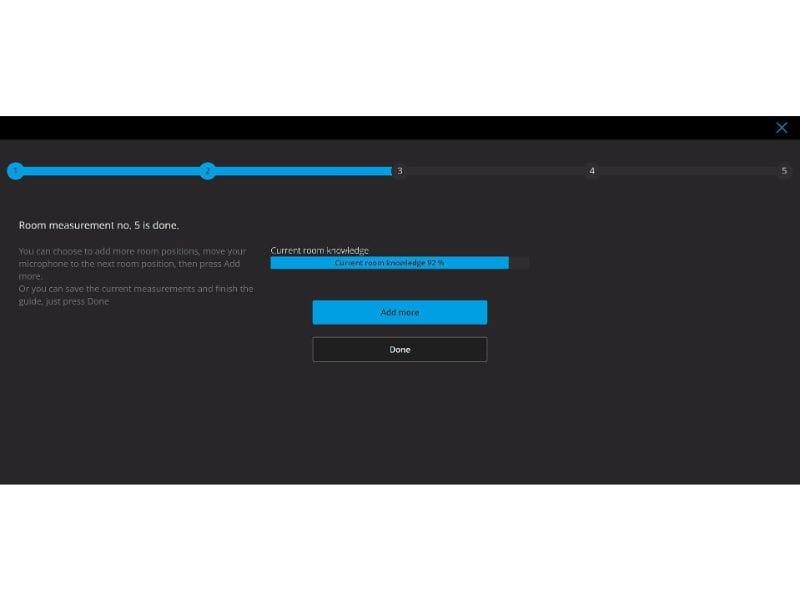

  3. 將量測麥克風擺放在視聽空間裡不同位置並將麥克風朝向不同角度進行量測量測的點越多RoomPerfect就越能「認識」視聽環境的聲學特性。在本站視聽室量測完第一個點的「成績」是55%、第二個點完成是69%第三個點完成為80%、第四個點完成達到90%、第五個點則再增加到92%。
  4. RoomPerfect要達到90%以上MP-50才會「放行」讓用家可以使用，可以執行儲存的動作將RoomPerfect量測結果及對應處理參數存入MP-50。

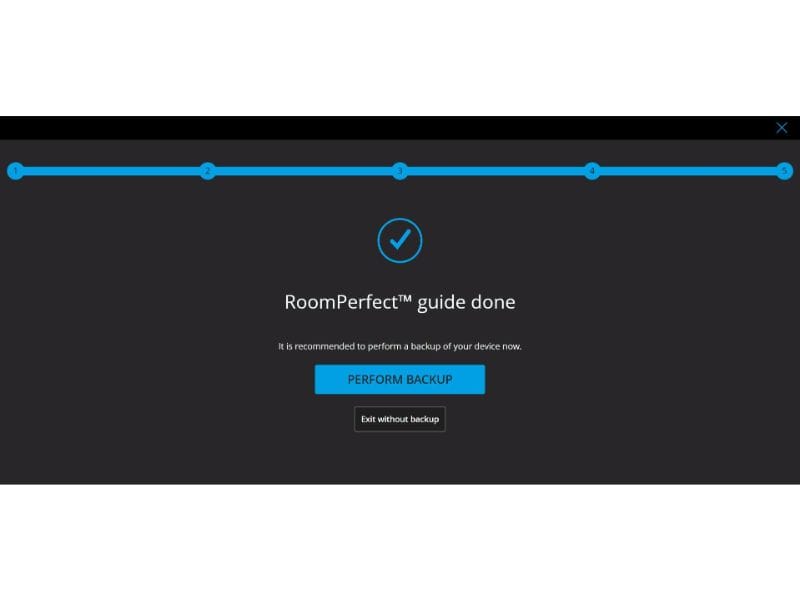

  5. 完成之後可以執行量測設定的備份動作。​

大致上分享這些～想更了解器材特性可以預約至名展音響桃園館參觀 2F 展示
